【科普】气体报警器常用参数说明

发布时间:2020-09-28 11:04:10作者:瑶安电子

 1、检测原理:

1)催化燃烧式——
催化燃烧式(高温)传感器感应电阻与环境中的可燃气体发生无焰氧化燃烧,工作原理是气敏材料(如Pt电热丝等)在通电状态下,电热丝由于燃烧而升温,从而使其电阻值发生变化

2)电化学式——
电化学传感器是被测气体进入传感器,在其内部发生电化学反应,从而把被测气体含量转化为电流(或电压)信号输出



2、浓度单位(%LEL对于可燃气,PPM对于毒气,%VOL对于O2和CO2):

LEL——爆炸下限。可燃性气体的浓度过低或过高是没有危险的,它只有与空气混合形成混合气或更确切地说遇到氧气形成一定比例的混合气才会发生燃烧或爆炸。它分为爆炸上限(UEL)和爆炸下限(LEL)。低于爆炸下限,混合气中的可燃气的含量不足,不能引起燃烧或爆炸,高于上限混合气中的氧气的含量不足,也不能引起燃烧或爆炸。爆炸极限一般用体积百分比浓度表示。

PPM——气体的体积浓度单位。空气中污染物浓度的表示方法有两种:1、质量浓度表示法:每立方米空气中所含污染物的质量数,即mg/m3;2、体积浓度表示法:一百万体积的空气中所含污染物的体积数,即ppm;

VOL——气体的体积浓度单位。和PPM表示的意义一样,只不过表示高浓度时才用此单位,1%VOL=10000PPM。

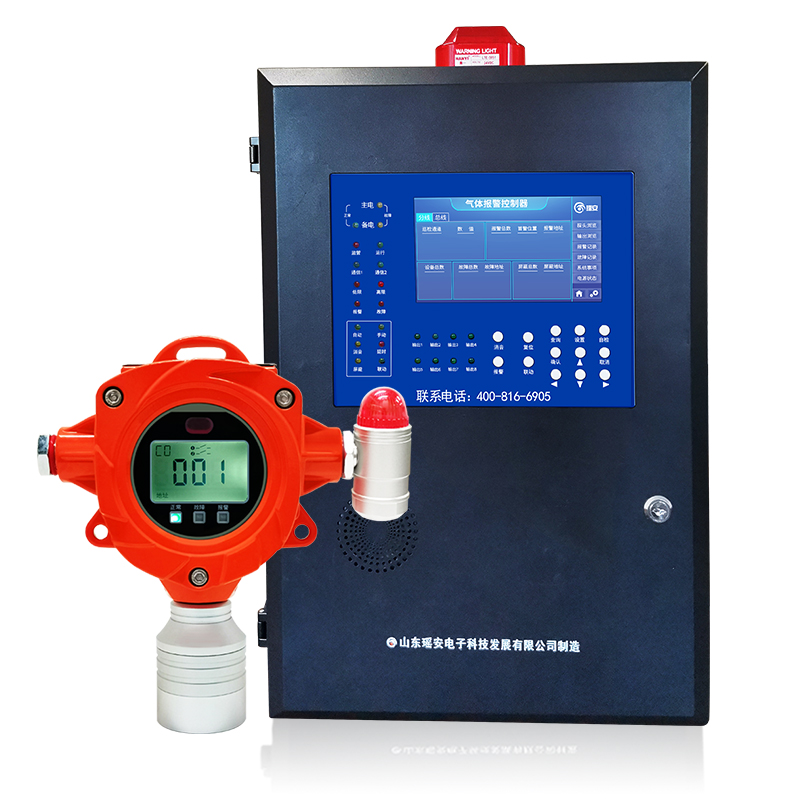

气体检测器参数说明



3、精度%F.S——
F.S是指传感器的指标相对于传感器的满量程误差的百分数(FS=FULL SCALE)。



4、重复性——
表示对同样的测量对象,测量值重合的几率大小。在正常环境条件下,对同一只探测器实测6次报警动作值,探测器的报警动作值与报警设定值之差不应超过±3%LEL



5、响应时间——
气体分子吸附在样品表面,从价带中夺走电子的过程,响应时间也就是这个过程的时间。仪器的响应时间越短,仪器的反应速度就越快。而随着日益成熟的技术,目前诸多产品的响应时间均可达到≤30以内,更快的响应时间为(15秒)。



6、恢复时间——
表示气敏器件对被测气体的脱附速度,又称脱附时间。恢复正常工作时间取决于吸附氧的数量和电子归还的快慢。



7、防爆标志Exd llC T6——

1)防爆标志Ex--表示该设备为防爆电气;
2)防爆结构形式--表明该设备采用某种措施进行防爆,如d为隔爆型,p为正压型,i为本安型
3)防爆设备类别--分为两大类,I类为煤矿井下用电设备,II类为化工厂用电气设备
4)防爆级别--分为A、B、C三级,说明其防爆能力的强弱,由A~C防爆能力逐渐增强
5)温度组别--分为T1~T6六组,说明该设备的表面温度允许值,温度越低实用范围越广,T6为最高级。



8、防护等级IP——
IP防护等级是由两个数字所组成,第一位数字I表明设备抗微尘的范围,代表防止固体异物进入的等级,最高级别是6
第二位数字P表明设备防水的程度。代表防止进水的等级,最高级别是8。

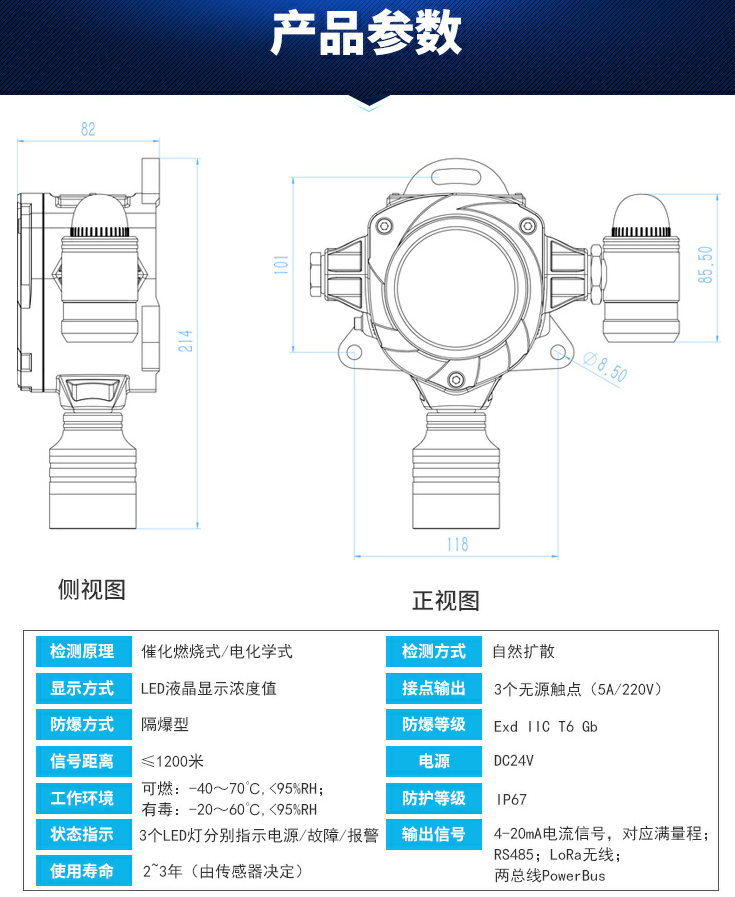

行业新款气体报警探测器YA-D300产品参数

9、输入信号/输出信号:
4-20mA,RS485,LORA无线信号,POWERBUS二总线——



4-20mA--一般仪器仪表的信号电流都为4-20mA,指最小电流为4mA,最大电流为20mA 。4mA“活零点”有效识别断电和断线等故障;电线的电阻较大时,电流信号不受干扰!


RS485--企业在仪表选型时其中的一个必要条件就是要具有联网通信接口,RS485实现点对点的通信方式,实现联网功能。发送实时数据,极强的抗干扰和信号恢复能力。


LORA--远距离无线电(Long Range Radio),它最大特点就是在同样的功耗条件下比其他无线方式传播的距离更远,实现了低功耗和远距离的统一,低功耗、免布线、抗干扰性强


POWERBUS--是国内自主设计、发明的一种供电总线芯片,而将供电线与信号线合二为一,实现了信号和供电共用一个总线的技术。

A、简化产品接口设计:无需高成本和难设计的信号与电源隔离,供电和通讯传统的4根线简化为2根);
B、节约时间和成本:采用通用透明UART接口,无需更改程序就可使用PowerBus总线,节约设计时间与研发成本。
C、自适应监控技术:可适应现场线路的变化及各种线材,无需专用通讯线缆。抗干扰性能,可与市电混走,无需单独穿管。
D、节省成本:供电与信号线合二为一,无需隔离模块、光耦和485驱动芯片,四线系统3根变成为只需一根,接口端子节省一对。
    二总线是一种相对于四线系统(两根供电线路、两根通讯线路),将供电线与信号线合二为一,实现了信号和供电共用一个总线的技术。节省了施工和线缆成本,给现场施工和后期维护带来了极大的便利。无极性接线和任意拓扑,这样避免了再现场接线时接错线造成的调试不通。


10、计量认证CMC:
“中华人民共和国制造计量器具许可证”标志,英文缩写“China Metrology Certification”,意为中国制造计量器具许可证。取得制造计量器具许可证的企业,可在其生产的计量器具上标注CMC标志。
